Ausstattung des Instituts

Die umfangreiche Hard- und Softwareausstattung des Instituts für Mikrowellentechnik ist eine der Grundlagen für die vielfältigen Forschungsthemen und die erfolgreichen Projekte.

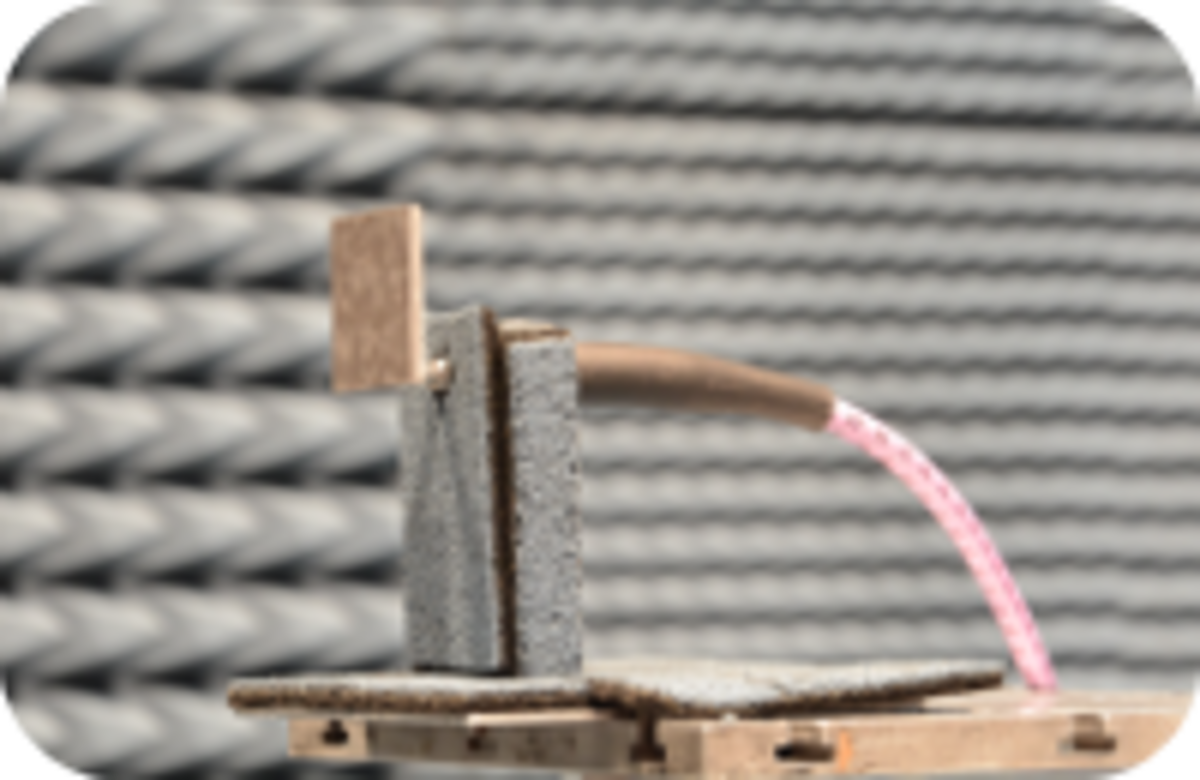

Antenne in der Antennenmesskammer
Auf 32 qm Grundfläche bietet die institutseigene Antennenmesskammer ausgiebig Platz für Fernfeldmessungen mit voller 360°-Azimutdrehung. In der Kammer wird typischerweise bis etwa 100 GHz gemessen. Messungen im Nahfeld können auf einer effektiven 2D-Messfläche von 1,3 m x 1,3 m mittels speziell gefertigter Sonden durchgeführt werden, wobei eine Positionierungsgenaugkeit von 10 µm erreicht wird.
Für geometrisch anspruchsvolle Messungen der Abstrahlcharakteristik im Millimeterwellenbereich bis über 300 GHz verfügt unser Institut über einen eigenen Gelenkarmroboter mit 6 Achsen. In Verbindung mit der am Institut entwickelten Steuerungssoftware lassen sich damit komplexe 3D-Trajektorien für Messfahrten vollautomatisiert und zuverlässig realisieren. Zudem verfügen wir über Equipment, das uns neben den klassischen Messaufbauten das Vermessen von verschiedenen Bauteilen direkt auf dem Wafer ermöglicht.

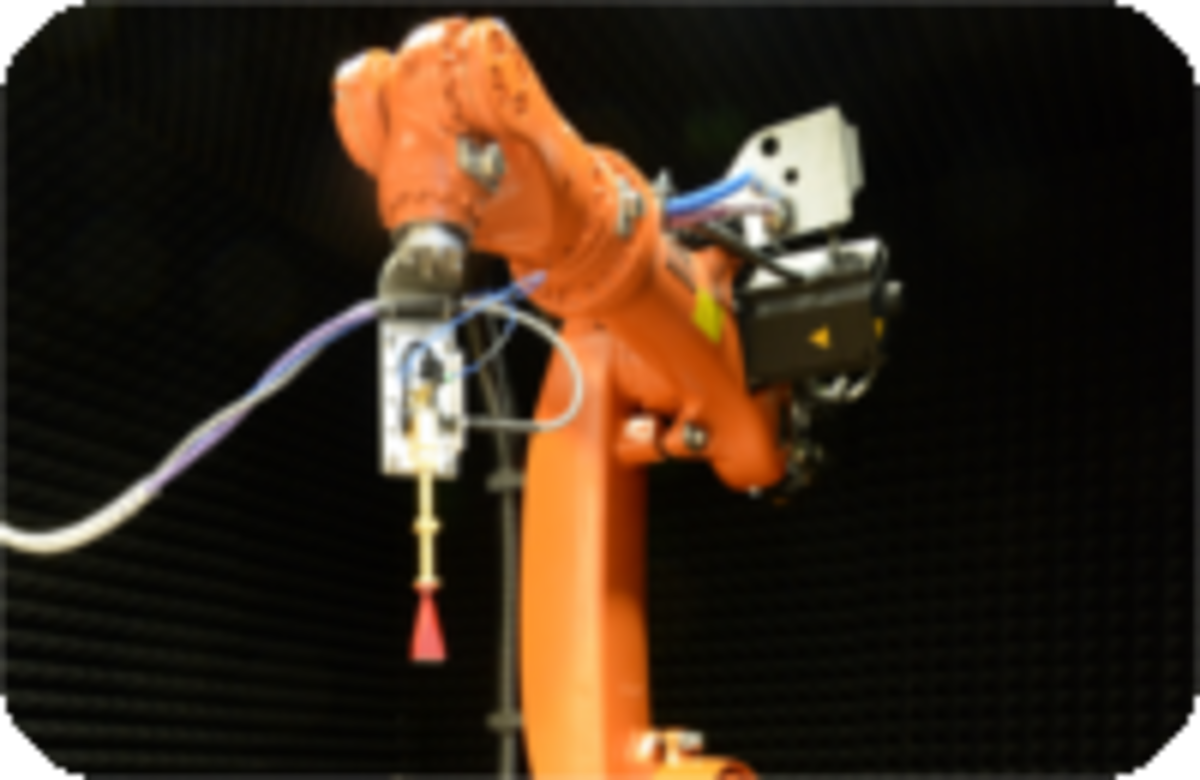

Fernsteuerbarer Roboterarm

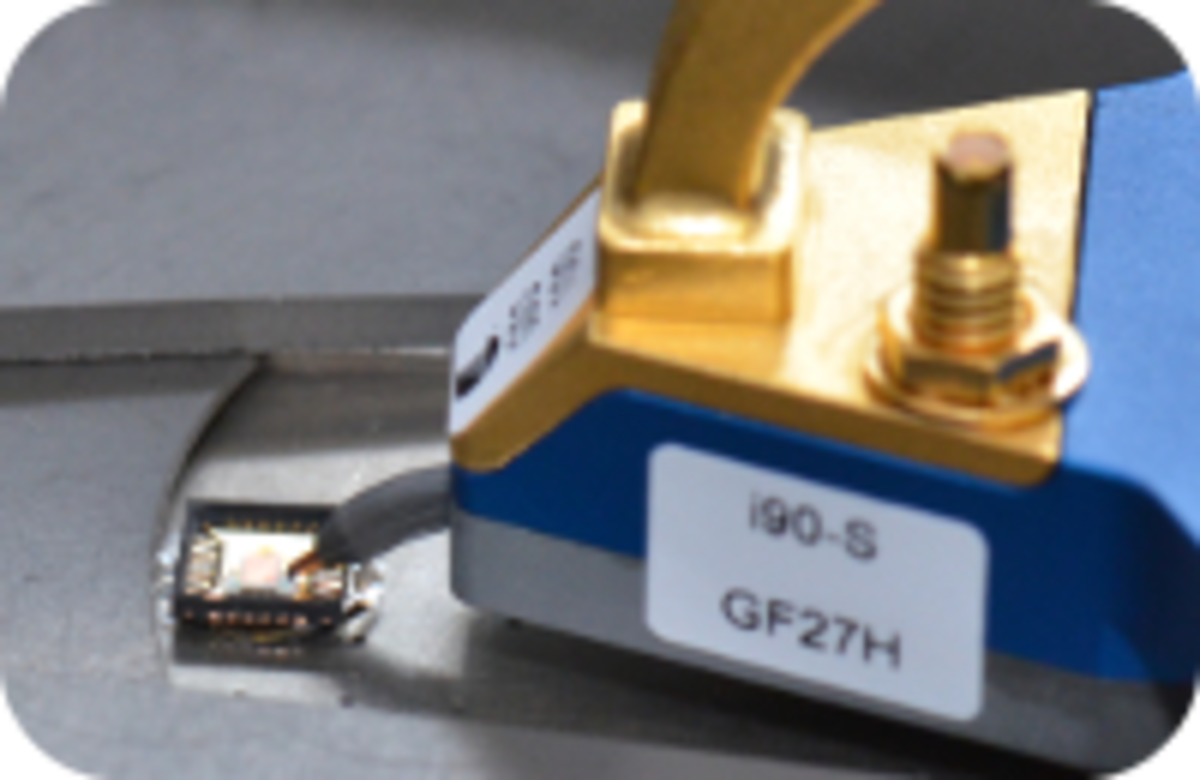

On-waver Prober kontaktiert Chip
Durch unsere Messtechnik sind wir in der Lage, hochgenaue Signal- und Netzwerkanalysen in einem Frequenzspektrum von 10 MHz bis 325 GHz direkt am Institut durchzuführen. Messungen von thermischen Rauschen sind bis 20 GHz, Phasenrauschen bis 9 GHz direkt und darüber hinaus mit Hilfe von Mischermodulen möglich. Digitale Signalgeneratoren mit bis zu 12,5 GS/s und mehreren Kanälen und eine Vielzahl von Modulatoren erlauben die Erzeugung auch sehr komplexer Signale für beliebige Anwendungen, z.B. um neue Signalformen zu testen.
Neben der Hardwareausstattung verfügt das Institut über einen umfangreichen Katalog an Programmen für die Untersuchung und Planung verschiedener hochfrequenzspezifischer Problemstellungen. Dazu gehören neben Industriestandards wie Mathworks MATLAB, MapleSoft Maple, Agilent Advanced Design System, Cadence Palladium, Ansys HFSS, CST Microwave Studio oder der AWE WinProp Suite für realistische Simulationen der Ausbreitung von HF-Signalen in Bauelementen oder Funkkanälen.

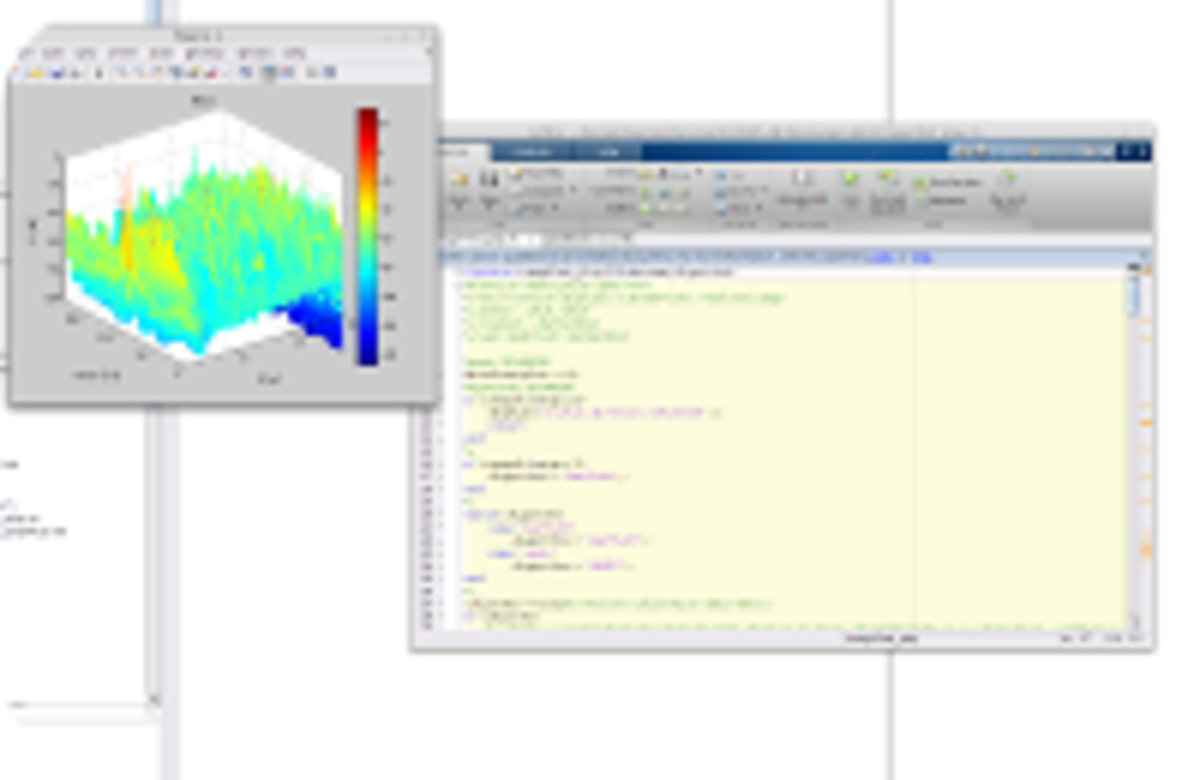

Programmoberfläche von Mathworks MATLAB, einem Programm für wissenschaftlichen Berechnungen

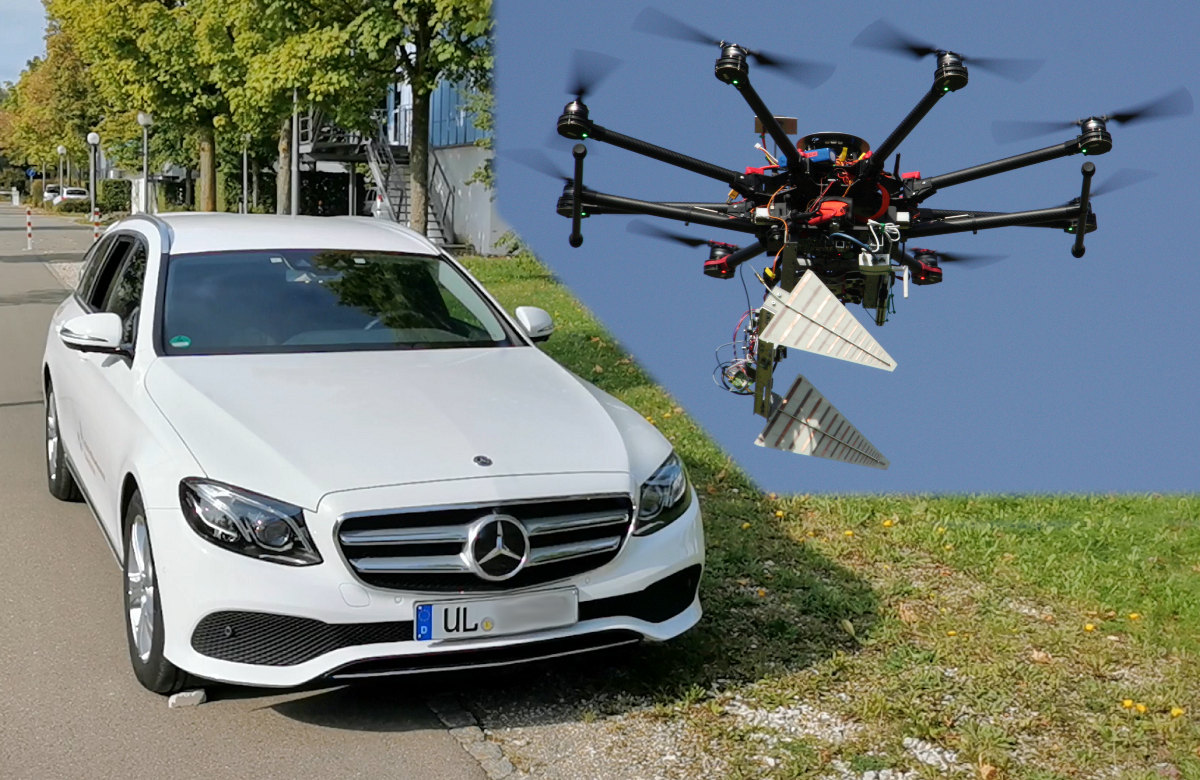

Moderner PKW und Lastendrohne als Versuchsträger

Um nah an Anwendungen und realen Messszenarien zu arbeiten, betreibt das Institut verschiedene Versuchsträger, mit den Radarsensoren in den Anwendungen zur Datenerhebung genutzt werden können. Zu den Versuchsträgern gehören verschiedene Drohnen wie auch PKW.

Durch eine Reihe von Kooperationen mit andere Instituten und Institutionen an der Universität Ulm haben wir zudem Zugang zu verschiedenen Einrichtungen, wodurch wir unsere Kompetenzen erweitern können. Dazu gehört eine gut ausgestattete Elektronikwerkstatt, eine hausinterne Platinenfertigung und die Möglichkeit genormter und temperaturkontrollierter Messungen.
