Downloads zur Modellierungswoche 2011

- ohne Downloads -

Downloads zur Modellierungswoche 2012

Programm Modellierungswoche 2012

Vorträge


Übung am Montag: Abstandskontrolle mit Lego Mindstorms

Musterlösungen:

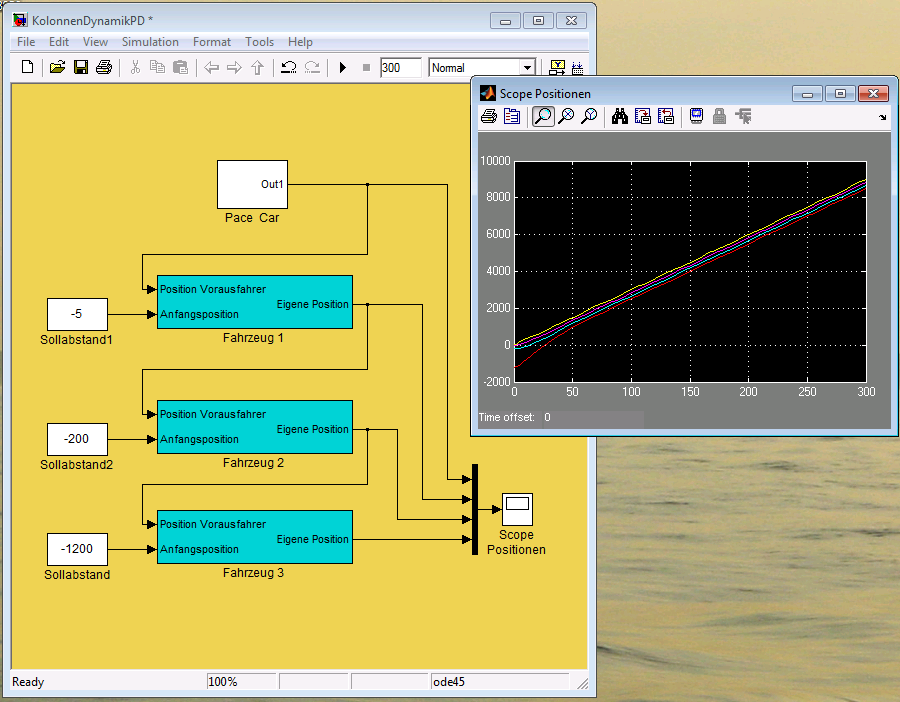

Übung am Dienstag:  Abstandsreglung mit Matlab/Simulink

Musterlösungen:

Bei einem reinen P-Regler (Proportional-Regler) zeigen sich zwei (bekannte) Nachteile:

  • Regeldifferenz:  Auch nach langer Zeit verbleibt eine Regeldifferenz, der Abstand ist größer als der Sollabstand.  Wir haben gesehen, dass man durch Hinzufügen eines I-Anteils (integrierender Anteil) zum Regler diesen Regelabstand verhindern kann.

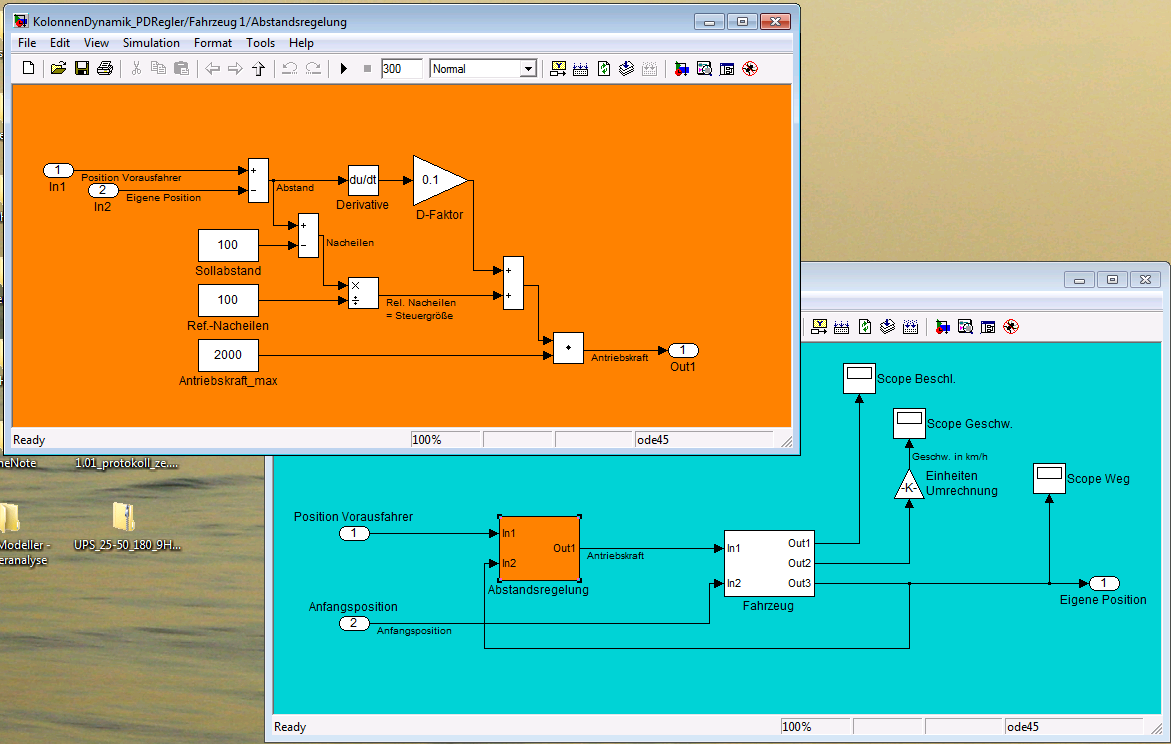

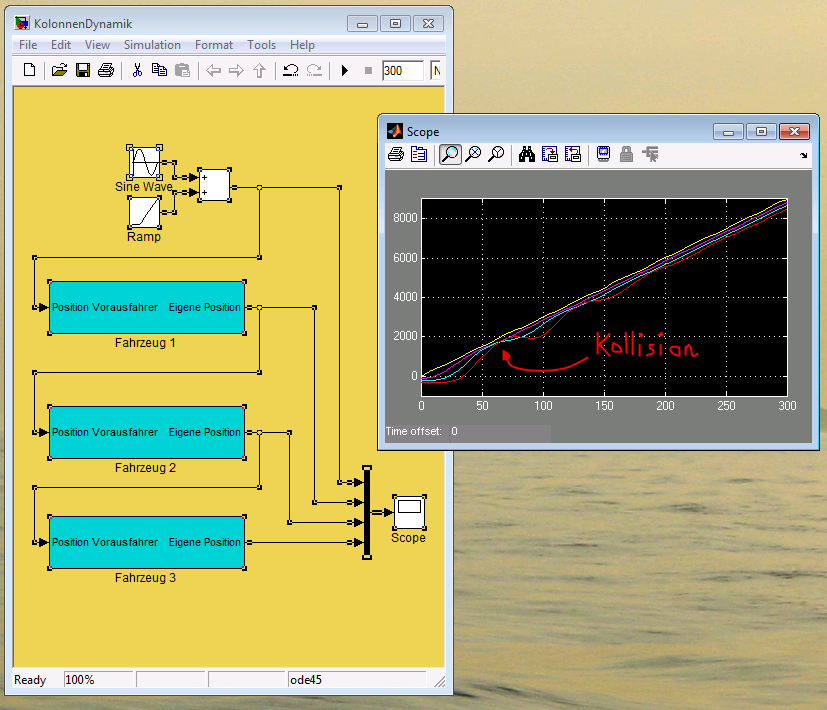

  • Schwingung:   Der Ist-Abstand schwingt um einen Mittelwert herum, was für die weiter hinten fahrenden Fahrzeuge zunehmend zum Problem wird und zu Kollisionen führen kann.  Durch weiteres Hinzufügen eines D-Anteils (differenzierender Anteil) kann auch dieser Nachteil vermieden werden.

So erhält man aus einem P-Regler einen sogenannten PID-Regler, der tatsächlich oft verwendet wird.


Übung am Mittwoch:  Kolonnendynamik auf der Legoschiene - oder freie Projektarbeit

(ohne Downloads)

Downloads zur Modellierungswoche 2013

Programm Modellierungswoche 2013


Übung am Montag: Kran mit Lego Mindstorms

Musterlösungen:


Übung am Dienstag:  Kranschwingung mit Matlab/Simulink

Musterlösung:


Übung am Mittwoch:  Regelung des Kranmodells

Downloads zur Modellierungswoche 2014

Programm Modellierungswoche 2014


Übung am Montag: Lego Mindstorms

Musterlösungen:


Übung am Dienstag:  Matlab/Simulink


Übung am Mittwoch:  Vorbereitung auf den Wettbewerb

  • Optimierung des Modells für den Wettkampf
  • Schussübungen am Wettkampfplatz

Downloads zur Modellierungswoche 2015

Programm MoWo 2015


Übung am Montag: Abstandskontrolle mit Lego Mindstorms

Lösungsvorschläge:


Übung am Dienstag:  Abstandsreglung mit Matlab/Simulink

Musterlösungen:


Vorlesung am Mittwoch:  Etwas Regelungstechnik

Bei einem reinen P-Regler (Proportional-Regler) zeigen sich zwei (bekannte) Nachteile (vgl. P-Regler.png)

  • Regeldifferenz:  Auch nach langer Zeit verbleibt eine Regeldifferenz, der Abstand ist größer als der Sollabstand.  Wir haben gesehen, dass man durch Hinzufügen eines I-Anteils (integrierender Anteil) zum Regler diesen Regelabstand verhindern kann.
  • Schwingung:   Der Ist-Abstand schwingt um einen Mittelwert herum, was für die weiter hinten fahrenden Fahrzeuge zunehmend zum Problem wird und zu Kollisionen führen kann.  Durch weiteres Hinzufügen eines D-Anteils (differenzierender Anteil) kann auch dieser Nachteil vermieden werden.

So erhält man aus einem P-Regler einen sogenannten PID-Regler, der tatsächlich oft verwendet wird.

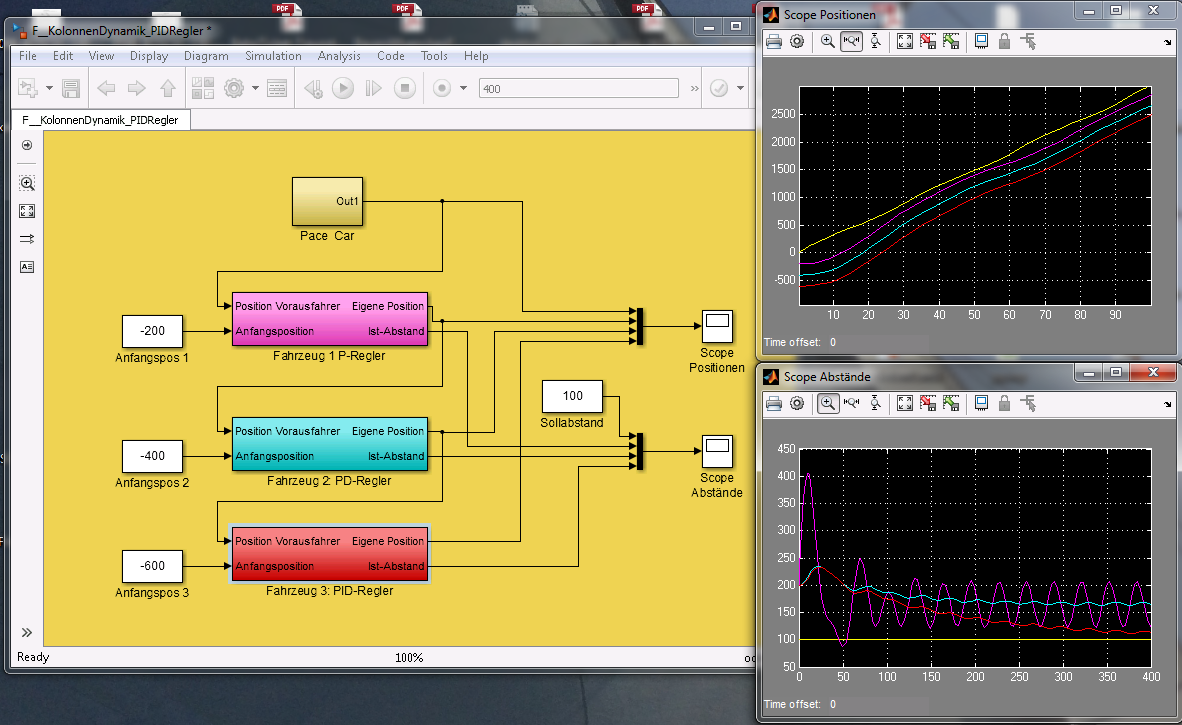

In der folgenden Simulation fahren 3 Fahrzeuge hinter dem Pace-Car (gelb) her.  Das erste mit einer P-, das zweite mit einer PD- und das dritte mit einer PID-Abstandsregelung. Deutlich erkennt man beim ersten (magenta) eine permanente Abweichung vom Sollabstand (100 m) und eine stärkere Schwingung um den Mittelwert.  Das zweite Fahrzeug (hellblau) kann mit Hilfe des differenzierenden Anteils die Schwingung reduzieren.  Der zusätzliche I-Anteil im dritten Fahrzeug (rot) führt zu einem besseren Anschmiegen an den Sollabstand.


Übung am Mittwoch:  Kolonnendynamik auf dem LEGO-Schienenkreis - oder freie Projektarbeit

(ohne Downloads)

Downloads zur Modellierungswoche 2016

Programm MoWo 2016


Übung am Montag: Containerkran mit Lego Mindstorms

Musterlösungen (werden später freigeschaltet):


Übung am Dienstag:  Kranschwingung mit Matlab/Simulink


Übung am Mittwoch:  Vorführung und Begutachtung der Kranmodelle

  • Optimiert und testet Eure Kranmodelle
  • Bereitet Euch auf die Vorführung vor

Downloads zur Modellierungswoche 2017

- ohne Downloads -

Downloads zur Modellierungswoche 2018

Materialien zum Download hier zu finden: https://cloudstore.uni-ulm.de/s/1nXlQjvtMghksXV

Downloads zur Modellierungswoche 2019

Materialien zum Download hier zu finden: https://cloudstore.uni-ulm.de/s/QzjjA5ryymF2mjA
